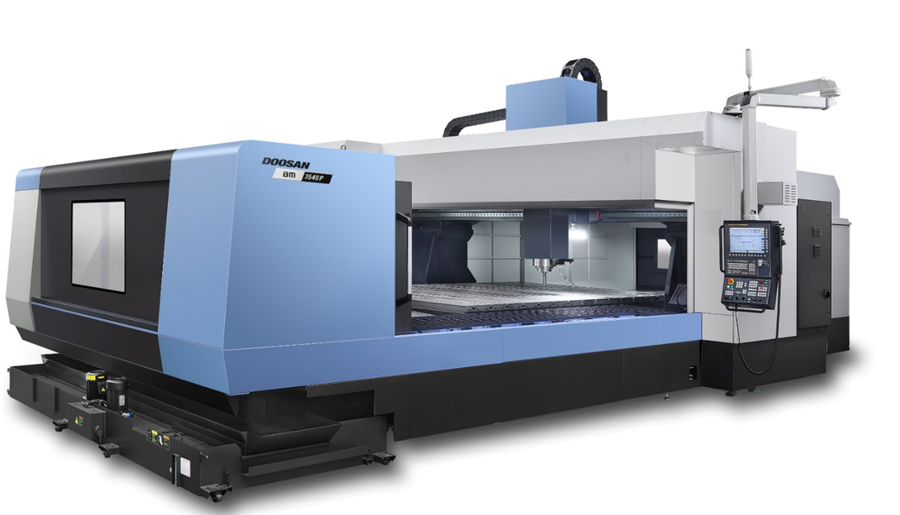

最适用于LCD/半导体产业的大型板材类加工,BM
浏览:
发布时间:2021-04-28 15:11

适合板材料加工的最优化方案
有效门幅3500mm,Z轴进给距离500mm,工作台尺寸为4000mm x 2500mm,允许载重3000kg的低载重高刚性工作台,最适合板材类加工。
为了实现高刚性和最小振动,标配双面刀具加紧系统主轴,主轴的最大速度可达12000 r/min,嵌入式结构的BT 40级电主轴的功率为22/18.5kW,最大扭矩为204N.m,最适合大型铝板材类的加工。此外,在加工大型工件时,为了避免出现停机时间,能够连续加工,提供标配30把刀,选配40把刀的刀具刀库。BM系列的高刚性龙门式结构具备了铝材高速加工所需的速度、强力切削,在连续加工时可以分散振动和荷重,不仅能进行稳定的加工,还能分散加工时产生的热量,从而实现高刚性、高精度加工。

高速.高刚性的加工性能
为了解决加工大型重物时,有可能发生的进给轴部分的刚性问题,Z轴采用高刚性双列滚柱LM导轨。为了在主轴加工时能够维持最佳条件,大幅降低各个方向变形,采用了三列的Z轴LM块结构,并标配滚珠丝杠螺母冷却,提供稳定的加工性能。Z轴快速进给速度达36 m/min,支持铝材高速加工。此外,为了防止主要结构物(即横梁)出现下垂和歪曲而影响加工精密度,采用拱形及X Rib的结构设计,及时在任何加工条件下进行长时间加工,也能维持稳定的加工精度。为了高生产性,Y轴采用双列滚柱LM导轨。

使用便利性
可根据客户的使用环境和需求,选择半覆盖和全覆盖两种类型。为了提高用户的使用便利性,采用符合人体工学的操作面板和斗山独有的EOP Package。
